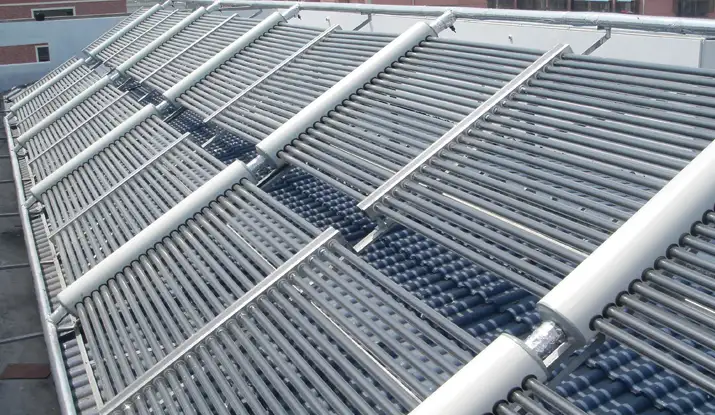

شیشه های تحت خلاء
اگر به دنبال یک روش پایدار، اقتصادی و دوستدار محیط زیست برای تأمین آب گرم خانه خود هستید، شیشههای تحت خلأ در آبگرمکنهای خورشیدی گزینهای ایدهآل هستند. در این مقاله، به شما نشان میدهیم که چگونه این شیشهها با جذب و نگهداری مؤثر گرمای خورشید، آب گرم پایدار و راندمان بالا فراهم میکنند. همچنین انواع لولهها، ساختار داخلی، نکات فنی، نگهداری و مزایا و محدودیتهای آن را بررسی میکنیم تا بتوانید تصمیمی هوشمندانه بگیرید. با مطالعه این راهنما، میتوانید بهترین گزینه را مطابق با نیاز، بودجه و شرایط آب و هوایی خود انتخاب کنید. برای آگاهی از قیمت آبگرمکن خورشیدی و مقایسه مدلها، این صفحه را مشاهده کنید.
شیشههای تحت خلأ چیست و چگونه کار میکنند؟
شیشههای تحت خلأ (وکیوم تیوپ) یکی از اجزای اصلی آبگرمکنهای خورشیدی هستند که به صورت لولههای شفاف و مقاوم ساخته میشوند. این لولهها از دو لایه شیشه تشکیل شدهاند که میان آنها یک فضای کاملاً خالی از هوا ایجاد شده و مانند یک عایق حرارتی عمل میکند. وجود این خلأ باعث میشود انتقال حرارت به محیط به حداقل برسد و آب داخل لوله با سرعت بیشتری گرم شود. اگر میخواهید با ساختار کلی این سیستم بیشتر آشنا شوید، پیشنهاد میکنم مقاله آبگرمکن خورشیدی چیست و چگونه کار میکند را مطالعه کنید.
ساختار و اجزای اصلی شیشه تحت خلأ (وکیوم تیوپ)
۱. لوله داخلی شیشهای
لوله داخلی از شیشه بوروسیلیکات مقاوم در برابر شوک حرارتی ساخته میشود و وظیفه اصلی آن جذب گرمای خورشید و انتقال انرژی به آب داخل لوله است. این لوله معمولاً لایهای تیرهرنگ دارد که کارایی حرارتی را افزایش میدهد و مستقیماً در تماس با آب یا هیتپایپ قرار میگیرد. کیفیت و ضخامت لوله داخلی، تأثیر مستقیم بر راندمان و طول عمر شیشه دارد.
۲. پوشش جاذب حرارت – کُوتینگ
این پوشش یک لایه تخصصی با فرمولاسیون ترکیبات تیتانیوم، آلومینیوم و نیکل است که روی لوله داخلی اعمال میشود. وظیفه آن جذب حداکثری نور خورشید و تبدیل آن به گرما است. پوشش Selective Coating در برابر اشعه UV مقاوم است، حداقل بازتاب نور را دارد و یکی از مهمترین عوامل تعیینکننده در راندمان سیستم است.
۳. محیط خلأ بین لایهها
فضای بین لوله داخلی و بیرونی کاملاً تخلیه شده و تبدیل به خلأ میشود. این فضای بدون هوا مانند یک عایق فوقالعاده قوی عمل میکند و مانع انتقال حرارت از طریق رسانش یا همرفت میشود. وجود این خلأ دلیل اصلی عملکرد عالی لولهها در روزهای سرد، ابری یا بادخیز است. اگر خلأ از بین برود، راندمان شیشه تا ۴۰٪ کاهش مییابد.
۴. لوله بیرونی شیشهای
این لایه بیرونی از شیشه مقاوم ساخته شده و نقش محافظ اصلی را دارد. لوله بیرونی از پوشش داخلی، محیط خلأ و ساختار هیتپایپ در برابر ضربه، رطوبت، شوک دمایی و شرایط محیطی مانند تگرگ یا نور UV محافظت میکند. شفافیت بالای این شیشه باعث میشود نور خورشید بدون کاهش قابلتوجه وارد لایه داخلی شود.
۵. پایهها و سیستم آببندی
در قسمت انتهایی لوله، یک مجموعه نگهدارنده و آببندی وجود دارد که وظیفه آن محافظت از فضای خلأ، تثبیت موقعیت دو لایه شیشه و جلوگیری از نفوذ رطوبت و هوا است. این بخش، نقش کلیدی در حفظ خلأ طولانیمدت و جلوگیری از شکستگی حرارتی دارد. کوچکترین آسیب یا نشتی در این قسمت موجب از بین رفتن کامل خلأ میشود.
۶. کپسول یا Heat Pipe Cap
در لولههای Heat Pipe، یک میله مسی درون شیشه قرار دارد که گرما را با سرعت بالا به مخزن منتقل میکند. کپسول انتهایی این میله وظیفه دارد گرما را به کلکتور یا مخزن منتقل کند. این سیستم باعث میشود آب داخل لوله مستقیماً گرم نشود بلکه گرما به شکل غیرمستقیم منتقل گردد؛ این موضوع ایمنی و راندمان را افزایش میدهد. در مدلهای Direct Flow، این قطعه وجود ندارد.
۷. لایه جذب
این مورد در اصل همان پوشش Selective Coating است، اما در برخی منابع به صورت جداگانه ذکر میشود. لایه جذب مسئول تبدیل حداکثری تابش خورشید به انرژی حرارتی است و در بهبود سرعت گرم شدن آب نقش مهمی دارد. تفاوت این لایه با پوشش جاذب در اصطلاحات علمی بسیار کم است و غالباً هر دو یک مفهوم را منتقل میکنند.
نحوه عملکرد شیشههای تحت خلأ
شیشههای تحت خلأ در آبگرمکنهای خورشیدی با استفاده از طراحی دو لایهای و ایجاد خلأ بین آنها، به شکل مؤثری گرمای خورشید را جذب و نگهداری میکنند. نور خورشید ابتدا به لایه داخلی شیشه برخورد میکند و انرژی آن به گرما تبدیل میشود، سپس این گرما به آب داخل لوله منتقل میشود و دمای آن افزایش مییابد. خلأ بین دو لایه شیشه به عنوان یک عایق حرارتی عمل میکند و مانع از دست رفتن گرما به محیط بیرون میشود، در نتیجه آب درون لوله حتی در روزهای سرد یا ابری نیز دمای خود را حفظ میکند.
مزایای استفاده از شیشههای تحت خلأ در آبگرمکن خورشیدی
استفاده از شیشههای تحت خلأ در آبگرمکن خورشیدی مزایای زیادی دارد که هر کدام به شکل مستقیم یا غیرمستقیم تجربه استفاده از سیستم را بهبود میبخشد:
راندمان حرارتی بالاتر
شیشههای تحت خلأ به دلیل خلأ بین دو لایه شیشه، مانند یک عایق حرارتی عمل میکنند و از هدررفت گرما جلوگیری میکنند. این ویژگی باعث میشود آب داخل لولهها سریعتر گرم شود و دمای آن حتی در روزهای ابری یا سرد پایدار باقی بماند. به عنوان مثال، سیستمهای مجهز به لوله خلأ معمولاً ۲۰ تا ۳۰ درصد راندمان بیشتری نسبت به صفحات تخت دارند.
کاهش مصرف انرژی و هزینهها
با حفظ حرارت درون لولهها، نیاز به استفاده از انرژی جانبی مانند برق یا گاز برای گرم کردن آب کاهش مییابد. این موضوع نه تنها قبض انرژی را کاهش میدهد، بلکه استفاده از منابع انرژی غیرپایدار را کمتر کرده و صرفهجویی اقتصادی قابل توجهی ایجاد میکند.
طول عمر و مقاومت بالا
ساختار لولههای شیشهای تحت خلأ بسیار مقاوم است و خلأ بین لایهها باعث میشود گرما و فشار به صورت یکنواخت توزیع شود، بنابراین خطر ترک خوردن یا شکستگی کاهش مییابد. در نتیجه، عمر مفید سیستم افزایش پیدا میکند و نیاز به تعویض یا تعمیرات مکرر کاهش مییابد.
سبک و نصب آسان
لولههای شیشهای خلأ نسبت به صفحات تخت یا سایر فناوریهای جمعآوری انرژی خورشیدی سبکتر هستند. این سبک بودن، نصب روی پشتبامها یا ساختارهای سقفی را آسانتر میکند و برای ساختمانهایی که تحمل وزن بالا را ندارند، گزینه ایدهآلی است. همچنین، امکان افزودن یا جایگزینی لولهها بدون نیاز به تغییر کل سیستم وجود دارد.
دوستدار محیط زیست
استفاده از انرژی خورشیدی و کاهش مصرف سوختهای فسیلی باعث کاهش انتشار گازهای گلخانهای و آلایندهها میشود. علاوه بر این، شیشههای تحت خلأ به دلیل عمر طولانیتر و نیاز کمتر به تعمیرات یا جایگزینی، تولید ضایعات کمتری دارند و اثر مثبت پایدارتری روی محیط زیست ایجاد میکنند.
معایب و محدودیتهای شیشههای تحت خلأ
با وجود مزایای فراوان، شیشههای تحت خلأ در آبگرمکنهای خورشیدی محدودیتهایی دارند که آگاهی از آنها به تصمیمگیری بهتر کمک میکند:
هزینه اولیه بالاتر
لولههای شیشهای تحت خلأ نسبت به صفحات تخت یا سیستمهای سنتی قیمت بالاتری دارند. دلیل این افزایش هزینه، فناوری تولید، خلأ بین لایهها و پوششهای جذب حرارت است. اگرچه این هزینه در بلندمدت با صرفهجویی در انرژی و کاهش قبضهای برق یا گاز جبران میشود، اما برای کسانی که بودجه محدودی دارند، نقطه ضعف محسوب میشود.
شکنندگی شیشه
هرچند شیشههای تحت خلأ از شیشههای معمولی مقاومتر هستند، اما نسبت به ضربههای شدید حساساند. سقوط اجسام سنگین یا نصب ناصحیح میتواند باعث ترک یا شکستگی شود. این موضوع نیازمند مراقبت هنگام نصب، جابجایی و تمیزکاری است تا خطر آسیب کاهش یابد.
نیاز به نگهداری و تمیزکاری منظم
سطح شیشهها باید تمیز نگه داشته شود تا جذب نور خورشید به حداکثر برسد. گرد و غبار، برگ درختان، برف یا هر نوع آلودگی روی سطح لوله میتواند راندمان سیستم را کاهش دهد. تمیزکاری منظم و استفاده از ابزار مناسب برای پاک کردن سطح شیشه بدون آسیب، ضروری است.
عملکرد کمتر در شرایط سایه یا نور کم
با وجود راندمان بالای شیشههای تحت خلأ، در شرایط نور بسیار کم، ابری یا سایه زیاد، سیستم قادر به تولید آب گرم کافی به تنهایی نیست و نیاز به انرژی کمکی (برقی یا گازی) دارد. بنابراین، این شیشهها نمیتوانند جایگزین کامل سایر منابع انرژی در همه شرایط شوند.
نیاز به نصاب متخصص برای نصب
نصب لولههای شیشهای خلأ نیازمند دقت و تجربه است. نصب غیر اصولی میتواند باعث کاهش راندمان، نشت حرارت یا حتی آسیب به لولهها شود. استفاده از نصاب حرفهای و رعایت دستورالعملهای تولیدکننده برای نصب و زاویه مناسب لولهها، بسیار مهم است.
انواع شیشههای تحت خلأ و تفاوتها
شیشههای تحت خلأ در آبگرمکنهای خورشیدی با ویژگیهای متفاوتی تولید میشوند. شناخت هر نوع به شما کمک میکند بهترین گزینه را با توجه به نیاز، بودجه و شرایط آب و هوایی انتخاب کنید:
لولههای شیشهای تکجداره با خلأ ساده
این نوع شامل دو لایه شیشهای است که خلأ بین آنها ایجاد شده تا حرارت داخلی حفظ شود. طراحی ساده آن باعث شده قیمت این لولهها نسبت به مدلهای پیشرفته کمتر باشد، و در بسیاری از خانهها راندمان قابل قبولی ارائه میدهد. با این حال، در شرایط نور کم یا روزهای سرد، راندمان آن کمتر از مدلهای دارای پوشش جذبکننده است.
لولههای شیشهای با پوشش جذبکننده حرارت
لایه داخلی این لولهها با پوشش تیره یا رنگ مخصوصی پوشانده شده که نور خورشید را بهتر جذب کرده و به گرما تبدیل میکند. این پوشش باعث افزایش راندمان سیستم به ویژه در روزهای ابری یا مناطق با تابش متوسط خورشید میشود و بازده حرارتی آبگرمکن را تا ۲۰–۳۰٪ افزایش میدهد.
لولههای شیشهای دو جداره با سیستمهای ویژه ضد کندانس
در این مدل، طراحی ویژهای برای جلوگیری از ایجاد بخار یا قطرات آب در فضای خلأ بین لایهها وجود دارد. این ویژگی باعث میشود گرما بهصورت بهینه حفظ شود و راندمان سیستم در طول زمان کاهش نیابد. همچنین عمر مفید لولهها به دلیل جلوگیری از خوردگی یا آسیب ناشی از رطوبت داخلی افزایش مییابد.
لولههای شیشهای با مقاومت مکانیکی بالا و تقویت شده
این لولهها برای شرایط آب و هوایی سخت یا مناطق بادخیز طراحی شدهاند. شیشه مقاومتر و تقویت شده آنها، شکنندگی لولهها را کاهش میدهد و خطر آسیب ناشی از باد، بارش سنگین یا ضربههای ناگهانی را به حداقل میرساند. این نوع برای نصب در پشتبامهای مرتفع یا مناطق کوهستانی بسیار مناسب است.
نکات فنی و راندمان شیشههای تحت خلأ در شرایط مختلف آب و هوایی
برای بهرهبرداری بهینه از شیشههای تحت خلأ در آبگرمکن خورشیدی، توجه به نکات فنی و شرایط محیطی اهمیت زیادی دارد:
زاویه نصب لولهها
زاویه نصب لولههای شیشهای نسبت به تابش خورشید، یکی از عوامل تعیینکننده راندمان است. نصب با زاویه مناسب باعث میشود نور خورشید به صورت مستقیم به لولهها برخورد کند و انرژی به حداکثر منتقل شود. در مناطق شمالی ایران، زاویه حدود ۳۰ تا ۴۰ درجه و در مناطق جنوبی ۴۰ تا ۴۵ درجه معمولاً بهینه است. زاویه نامناسب میتواند باعث کاهش جذب انرژی و در نتیجه کاهش دمای آب شود، به خصوص در ماههای زمستان.
تابش مستقیم خورشید
راندمان شیشههای تحت خلأ در شرایط نور مستقیم و بدون مانع، به بیشترین مقدار خود میرسد. در روزهای ابری یا سایه، مقدار گرمایی که شیشه جذب میکند کاهش مییابد و سیستم نیاز به انرژی کمکی (برق یا گاز) برای حفظ دمای آب دارد. بنابراین، موقعیت نصب و قرارگیری لولهها نسبت به ساختمانها یا درختان مجاور اهمیت دارد.
دمای محیط
شیشههای تحت خلأ به دلیل خلأ بین دو لایه شیشه، توانایی حفظ حرارت داخلی را حتی در شرایط دمای محیط پایین دارند. با این حال، در مناطق بسیار سرد یا شبهای یخبندان، ممکن است آب داخل لولهها به کمک عایق اضافه یا سیستم کمکی گرم شود. توجه به دمای محیط و انتخاب لوله با عایقبندی مناسب، راندمان سیستم را در طول سال افزایش میدهد.
گرد و غبار و آلودگی سطح شیشه
هرگونه آلودگی روی سطح شیشه، مانند گرد و غبار، برگ درخت یا برف، میزان جذب نور خورشید را کاهش میدهد. کاهش جذب انرژی باعث افت راندمان سیستم و دمای پایینتر آب میشود. تمیزکاری منظم با ابزار مناسب و بدون ایجاد خش روی شیشه، عملکرد بهینه را حفظ میکند.
کیفیت ساخت و پوششها
لولههای شیشهای با کیفیت بالا که دارای پوشش جذبکننده حرارت و سیستم ضد کندانس هستند، راندمان بیشتری در طول زمان دارند و کاهش عملکرد کمتری تجربه میکنند. پوششها باعث جذب بهتر نور و جلوگیری از ایجاد بخار در خلأ میشوند و طول عمر لولهها را افزایش میدهند. انتخاب شیشههای با کیفیت بالا یکی از کلیدیترین عوامل برای عملکرد پایدار و اقتصادی آبگرمکن خورشیدی است.
نگهداری، تعمیر و طول عمر شیشههای تحت خلأ
برای بهرهوری حداکثری و طول عمر طولانی شیشههای تحت خلأ در آبگرمکن خورشیدی، رعایت نکات نگهداری و تعمیرات اهمیت بالایی دارد:
تمیزکاری منظم لولهها
سطح شیشهها باید همیشه پاک و عاری از گرد و غبار، برگ، پرندگان یا برف باشد تا نور خورشید به طور کامل جذب شود. تجمع آلودگی باعث کاهش راندمان حرارتی و کاهش دمای آب میشود. برای تمیز کردن، از آب ولرم و پارچه نرم یا اسفنج بدون سایندگی استفاده کنید تا به سطح شیشه آسیبی وارد نشود. در مناطق پرگرد و غبار، بهتر است تمیزکاری هر ماه انجام شود، در حالی که در مناطق پاکتر، هر دو ماه یکبار کافی است.
بازرسی دورهای برای ترک یا شکستگی
با وجود مقاومت بالای شیشههای تحت خلأ، احتمال ترک یا شکستگی ناشی از ضربه یا تغییرات شدید دما وجود دارد. بررسی دورهای لولهها، به ویژه بعد از طوفان یا بارش سنگین، به شناسایی مشکلات کوچک قبل از بروز خرابی جدی کمک میکند. ترک کوچک میتواند خلأ را از بین ببرد و راندمان سیستم را کاهش دهد، بنابراین تشخیص زودهنگام اهمیت زیادی دارد.
بررسی عملکرد سیستم و اتصالات
اتصالات لولهها به مخزن و سایر بخشهای سیستم باید محکم و بدون نشت باشند. نشت آب یا هوا نه تنها باعث کاهش راندمان میشود، بلکه ممکن است باعث فشار اضافی روی شیشهها و آسیب آنها شود. همچنین، شیرها، اتصالات و لولههای خروجی و برگشتی باید بررسی و در صورت لزوم تعمیر یا تعویض شوند تا جریان آب به صورت پایدار و ایمن برقرار باشد.
محافظت در برابر شرایط جوی شدید
در مناطقی با باد شدید، بارش سنگین برف یا یخبندان، احتمال آسیب به لولهها افزایش مییابد. نصب پانلهای محافظ، قرار دادن لولهها در زاویه مناسب و جلوگیری از ضربه مستقیم اجسام به شیشهها، طول عمر سیستم را افزایش میدهد. همچنین، در مناطق سرد، میتوان از عایق اضافی یا سیستمهای ضد یخ برای محافظت از آب داخل لولهها استفاده کرد.
تعمیر یا تعویض لولهها در صورت نیاز
اگر لولهها دچار شکستگی جدی یا از بین رفتن خلأ بین لایهها شده باشند، تعمیر یا جایگزینی ضروری است. استفاده از لولههای با کیفیت و نصب صحیح اولیه، احتمال نیاز به تعمیرات مکرر را کاهش میدهد. همچنین، تعویض لولههای قدیمی یا آسیبدیده به موقع، مانع کاهش راندمان کل سیستم و صرف هزینههای اضافی میشود.
مقایسه آبگرمکن با شیشه تحت خلأ و روشهای دیگر
برای انتخاب مناسبترین سیستم آب گرم، لازم است مزایا و محدودیتهای آبگرمکن خورشیدی با شیشه تحت خلأ را با سایر روشها بررسی کنیم:
صفحات تخت خورشیدی
صفحات تخت از یک سطح جذبکننده گرما و لولههای عبوری آب تشکیل شدهاند و قیمت کمتری نسبت به لولههای تحت خلأ دارند. این سیستمها در روزهای آفتابی راندمان خوبی ارائه میدهند، اما در روزهای ابری یا مناطق سردسیر هدررفت حرارت بالاتری دارند و توانایی نگه داشتن دمای آب در طول روز کمتر است. نصب صفحات تخت سادهتر و فضای مورد نیاز آنها بیشتر است، اما راندمان پایینتر در شرایط آب و هوایی متغیر باعث میشود برای استفاده طولانیمدت در مناطق سرد و ابری گزینه بهینه نباشند.
آبگرمکن برقی یا گازی
این سیستمها قادرند آب گرم را در هر شرایط آب و هوایی تأمین کنند و به تابش خورشید وابسته نیستند. اما مصرف انرژی آنها بالا است و هزینههای جاری ماهانه به مراتب بیشتر از سیستم خورشیدی خواهد بود. علاوه بر این، استفاده از سوخت فسیلی یا برق معمولاً اثرات زیستمحیطی بیشتری دارد. برای ساختمانهایی که نیاز به آب گرم فوری و پایدار دارند، این سیستمها مطمئن هستند، اما از نظر اقتصادی و پایداری محیطی، گزینه بهینه نیستند.
آبگرمکن خورشیدی با شیشه تحت خلأ
لولههای شیشهای تحت خلأ با حفظ حرارت داخلی و کاهش هدررفت انرژی، راندمان بالایی ارائه میدهند و آب گرم پایدار حتی در روزهای ابری یا سرد تأمین میکنند. هزینه اولیه این سیستمها بالاتر است، اما طول عمر بالای لولهها و صرفهجویی قابل توجه در مصرف انرژی باعث کاهش هزینههای بلندمدت میشود. علاوه بر این، سیستم دوستدار محیط زیست است و با کاهش وابستگی به سوختهای فسیلی، اثرات زیستمحیطی را به حداقل میرساند. نکته مهم، نصب صحیح و نگهداری منظم است تا راندمان بالا و طول عمر طولانی تضمین شود.
جمعبندی
شیشههای تحت خلأ در آبگرمکنهای خورشیدی با جذب و نگهداری مؤثر گرمای خورشید، راندمان بالایی ارائه میدهند و حتی در روزهای سرد یا ابری آب گرم پایدار تأمین میکنند. با وجود هزینه اولیه بالاتر و نیاز به نگهداری منظم، انتخاب شیشههای با کیفیت، نصب حرفهای و رعایت نکات فنی میتواند محدودیتها را به حداقل برساند. انواع لولهها از جمله تکجداره ساده، با پوشش جذب حرارت، دو جداره ضد کندانس و مقاوم در شرایط سخت، بسته به نیاز مصرفی و شرایط آب و هوایی، مزایا و کاربردهای متفاوتی دارند. نگهداری دورهای، تمیزکاری سطح شیشه، بررسی اتصالات و محافظت در برابر شرایط جوی نقش کلیدی در حفظ راندمان و افزایش طول عمر سیستم دارند.
